W wielu projektach automatyki samo dobranie sterownika PLC i panelu HMI nie stanowi największego wyzwania — problem pojawia się na etapie ich integracji. Niezgodność protokołów, błędne mapowanie zmiennych czy niewłaściwa konfiguracja komunikacji mogą prowadzić do braku wymiany danych lub niestabilnej pracy systemu. Dlatego kluczowe jest odpowiednie zaplanowanie sposobu połączenia obu urządzeń już na początku projektu.
Kluczowe elementy integracji
Efektywna komunikacja pomiędzy PLC i HMI opiera się na kilku fundamentach:

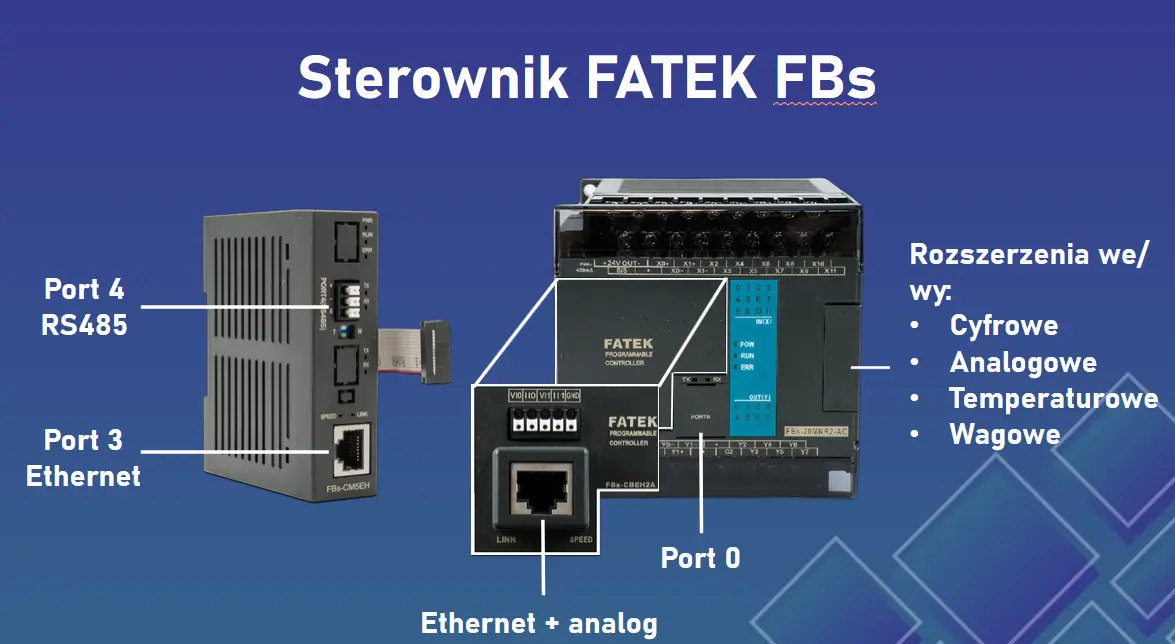

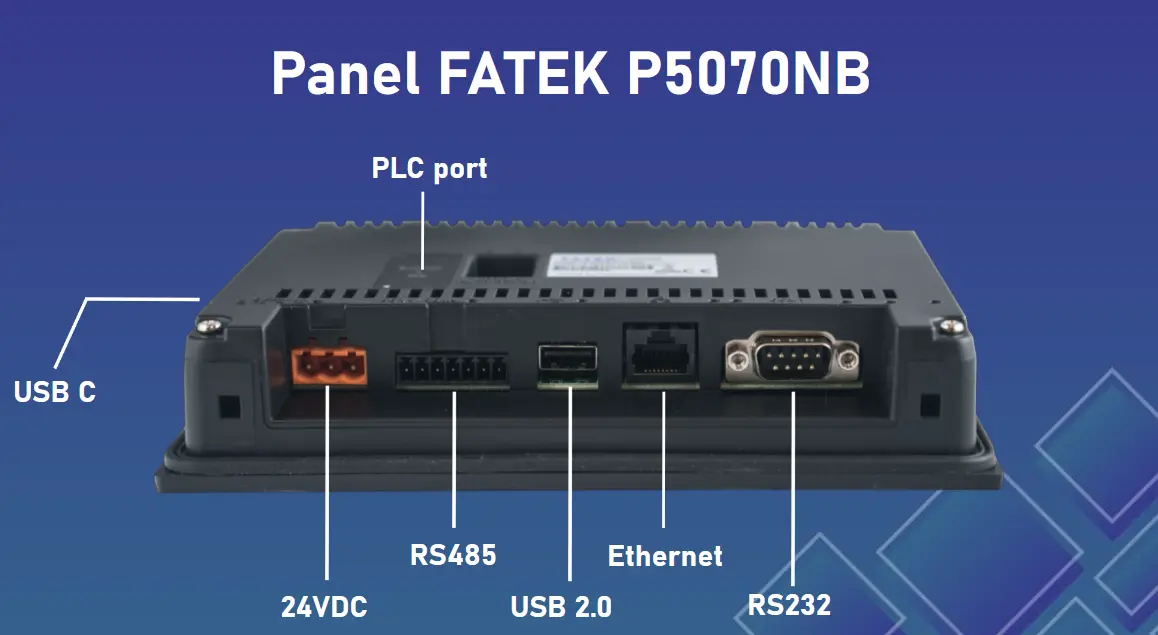

- Dobór interfejsu komunikacyjnego – najczęściej wykorzystywany jest Ethernet (np. Modbus TCP/IP), rzadziej porty szeregowe.
- Zgodność protokołów – oba urządzenia muszą obsługiwać ten sam standard komunikacji.
- Mapowanie zmiennych (tagów) – poprawne przypisanie adresów w PLC do zmiennych w HMI jest warunkiem prawidłowej wizualizacji i sterowania.
- Konfiguracja parametrów – adresy IP, porty, prędkości transmisji czy identyfikatory urządzeń muszą być spójne po obu stronach.
Już na tym etapie warto zadbać o przejrzystą strukturę danych, co ułatwi dalsze wdrożenie i serwis.
Promocyjne ceny sterowników PLC serii M – Sprawdź szczegóły
Dobre praktyki wdrożeniowe
Aby uniknąć typowych problemów integracyjnych, warto stosować sprawdzone podejścia:
- projektować logiczną i uporządkowaną strukturę zmiennych w PLC,
- ograniczać liczbę przesyłanych danych do niezbędnego minimum,
- tworzyć czytelne i intuicyjne ekrany operatorskie,
- wdrażać spójne nazewnictwo i strukturę alarmów,
- przewidzieć mechanizmy diagnostyki komunikacji.
Dobrze przygotowany projekt minimalizuje ryzyko błędów i skraca czas uruchomienia systemu.
Co daje poprawna integracja?
Prawidłowe połączenie HMI i PLC przekłada się bezpośrednio na działanie całej instalacji:
- stabilną i szybką wymianę danych,
- lepszą kontrolę nad procesem,
- sprawniejszą diagnostykę usterek,
- większą efektywność pracy operatorów.
Podsumowanie
Integracja panelu HMI ze sterownikiem PLC to nie tylko kwestia fizycznego połączenia urządzeń, ale przede wszystkim poprawnej konfiguracji i organizacji danych. Uniknięcie błędów na tym etapie pozwala stworzyć stabilny i czytelny system sterowania.
